2009年11月20日到23日Tritech同我公司工程技术人员在青岛近海进行了Horizon多波束的实地测量和演示。

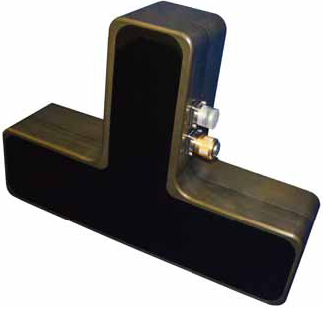

Horizon是Tritech公司在购买了SRD公司后推出的首款真正的多波束测深系统，该多波束声纳的主要技术指标如下：

工作频率：240kHz 通道数量：128路接收/32路发射 角度分辨率：接收0.75°，发射1.5° 波束个数：256 有小角度分辨率：0.5° 波束宽度：120° 测深范围：120m (393.7ft) 采样频率：100Hz 距离分辨率：5mm 耐压等级：2500m (8202ft) 功耗：60W 电源：18-36VDC 连接方式：Ethernet (100baseT)

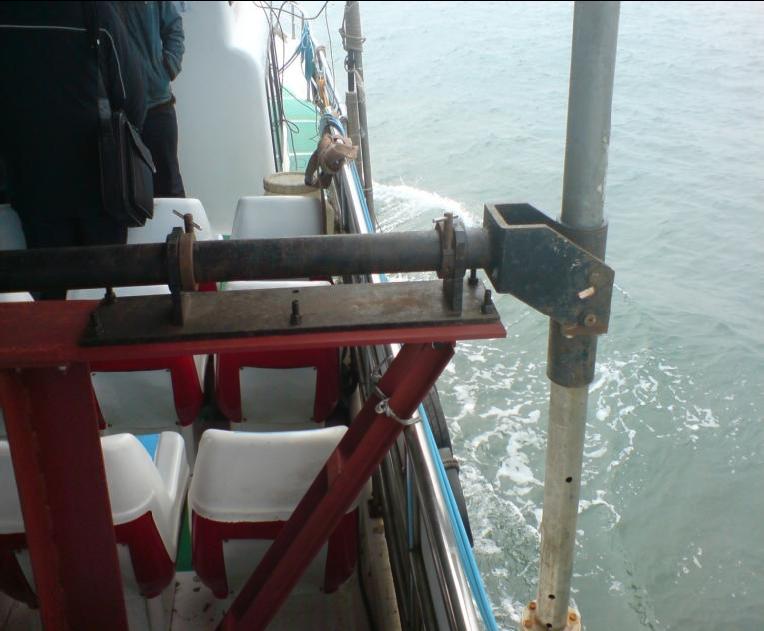

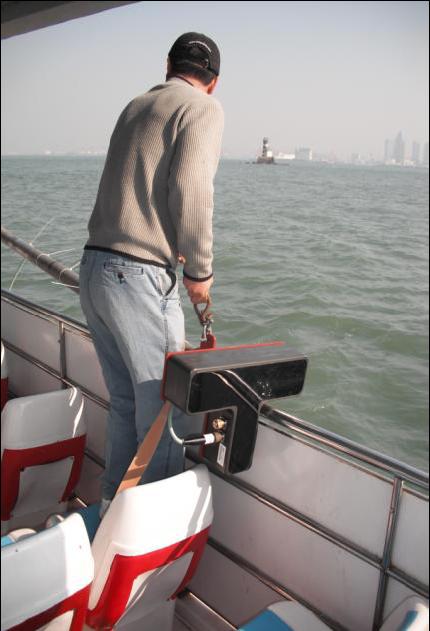

在为期3天的实际测量中外方工程师Mr.Matt Windfield和我方的工程师先后在马蹄礁和安虎石两个地形复杂、水深变化大的地方进行了测量，我们使用了Hypack导航软件、TSS DMS-05姿态传感器、TSS Meridian Surveyor、AML SV Smart声速剖面仪和Valeport MiniTide 验潮仪作为外围的传感器。Horizon多波束声纳采用了船舷安装的方式，如下图：

在测量结束后双方技术人员对数据进行了后处理，处理后的数据如下图所示：

经过同相同时间进行的Knudsen 320M测深数据的对比，我们发现该设备的测深精度同单波束数据的相关度高达99.9%,测深的精度为2cm。

另外我们还进行了Tritech公司另外一款多波束前视声纳Gemini的测试，测试的结果表明该声纳的高清晰的的图像和高分辨率的水下目标呈现是该声纳的突出特点，该声纳的图像清晰程度已经远远超出了当前市场上另外几家多波束前视声纳；在实验的过程中我们能够非常清晰地看到水中游动的鱼和水中的气泡上升，这些高清晰的图像数据令我们所有在场的人兴奋不已。

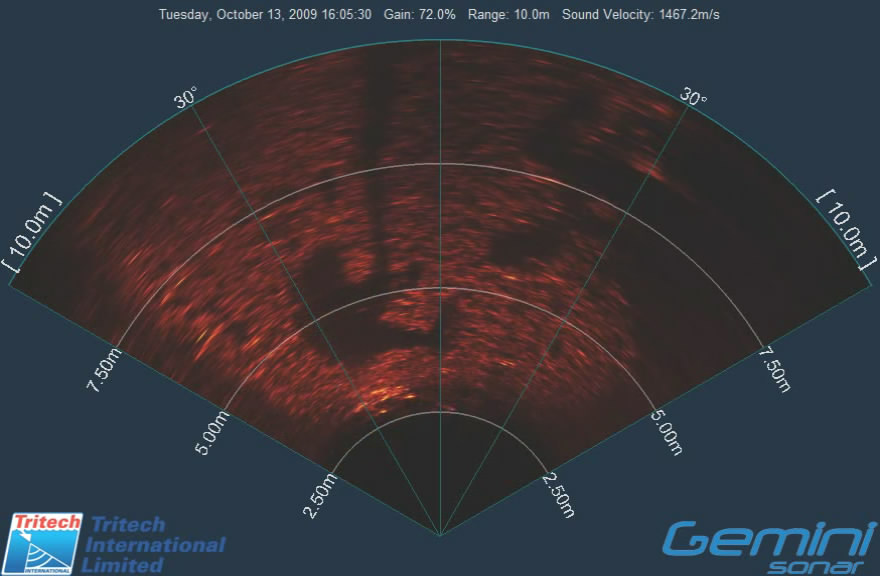

水下清晰的建筑物图像

水中蛙人及蛙人的影像

通过对上述两款多波束声纳的测试加深了我们和客户对该声纳的了解，今后我们将向我们的所有用户进行上述两款声纳的推广，也希望广大的致力于ROV避碰、水下目标寻找、援潜救生、海事部门和其他水道测量部门同我们联系来获得更多的信息资料。

欢迎广大用户访问Tritech公司网站：www.tritech.co.uk

青岛海洋研究设备服务有限公司

英国Tritech公司
